Dispositifs Tracefil®

Notre dispositif TraceFil® est un équipement qui permet de rendre détectable un réseau enterré en X, Y et Z

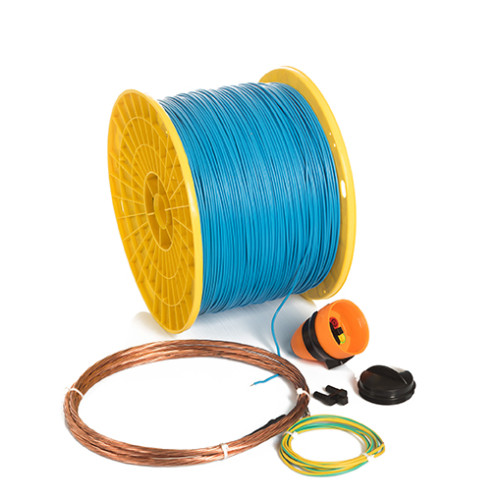

Ce système comprend, lorsqu'il est commandé dans sa globalité :

des tourets de fil traceur inox de différentes longueurs et couleurs,
des boitiers de connexion CABLE BOX TraceFil® ,
des boitiers intermédiaires de raccordement,
des raccords de fin de ligne ou d’abonné,
une pince à sertir,
du gel d’étanchéité,
des cosses de raccordement au fil traceur,
des gaines thermo rétractables.

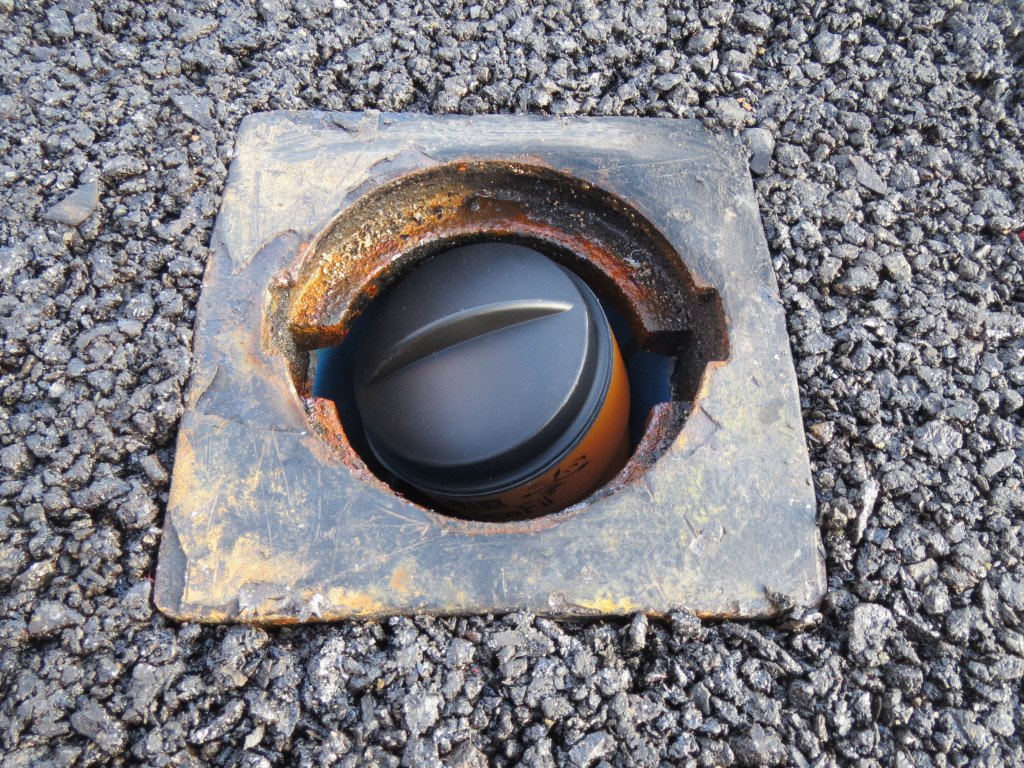

Les boites d’accès CABLE BOX TraceFil® sont positionnées dans les affleurants (bouche à clé, regard, etc…) et connectées au fil traceur.

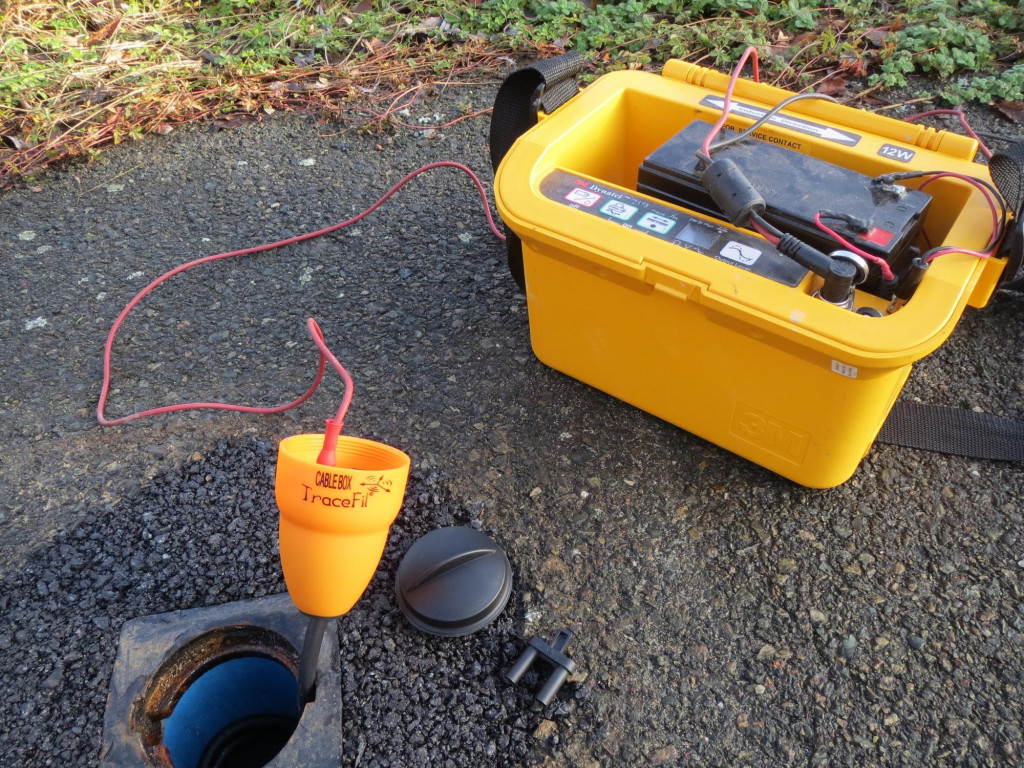

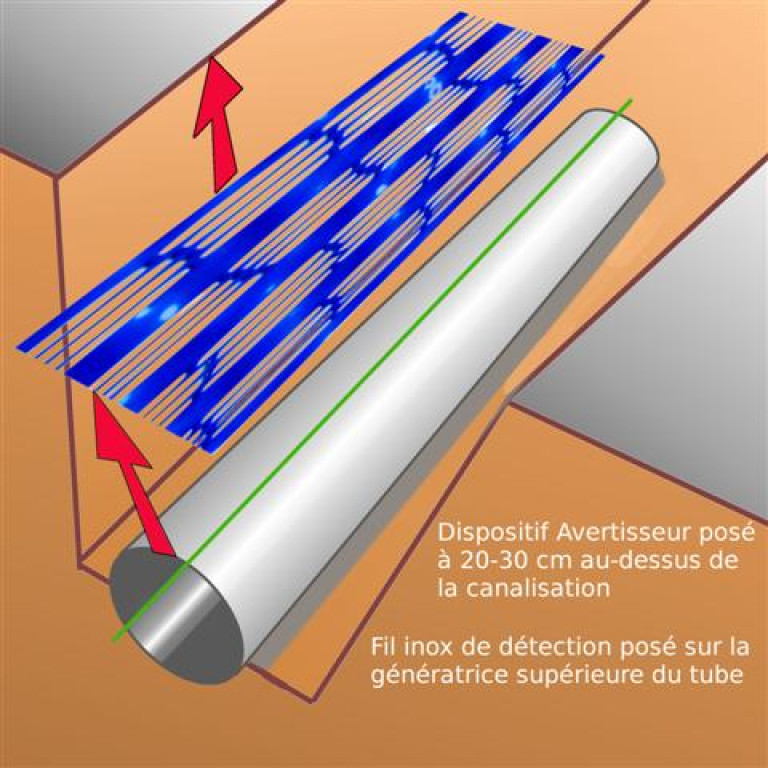

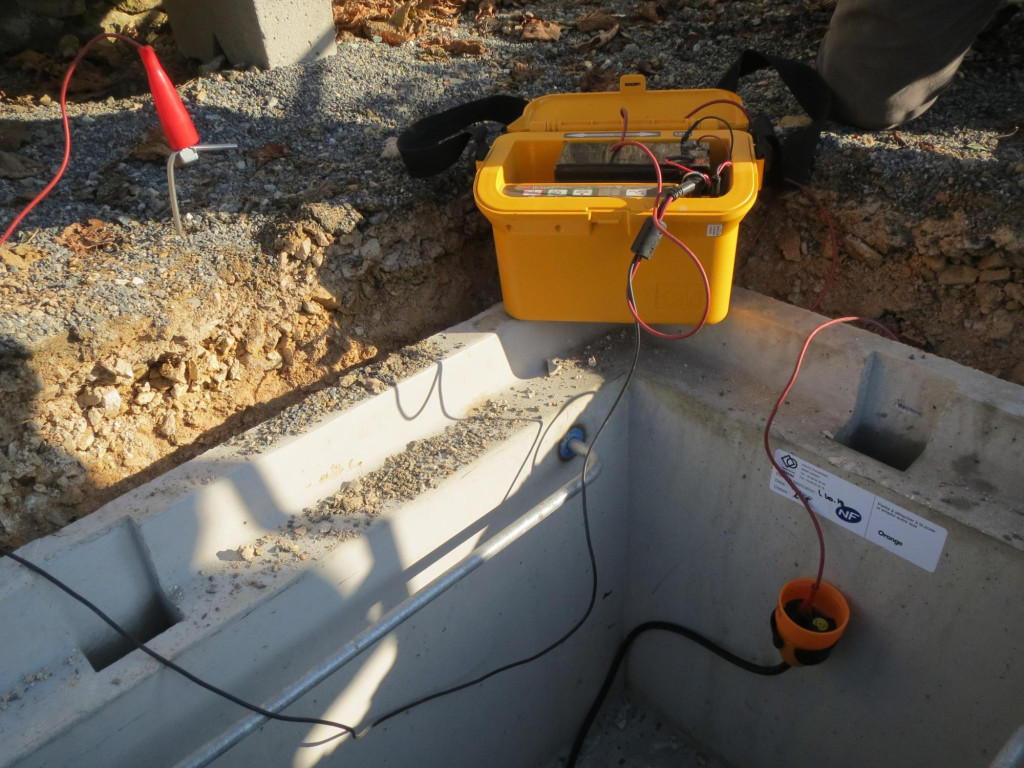

Le fil traceur est apposé sur la génératrice supérieure et la détectabilité de l’ouvrage est assurée ensuite par l’injection, au niveau des boites d’accès, d’un courant électrique qui génère un signal tout au long du réseau à détecter.

A l'aide d'un appareil approprié du type 3M DynatelTM, il sera alors très facile de détecter ce signal en surface et de localiser le réseau en plan et en profondeur, conformément à la classe de précision A de la localisation de réseaux définie par l’Arrêté du 15 février 2012.

Cette solution de détection et de localisation fait partie des techniques préconisées par la norme NF S 70 003.

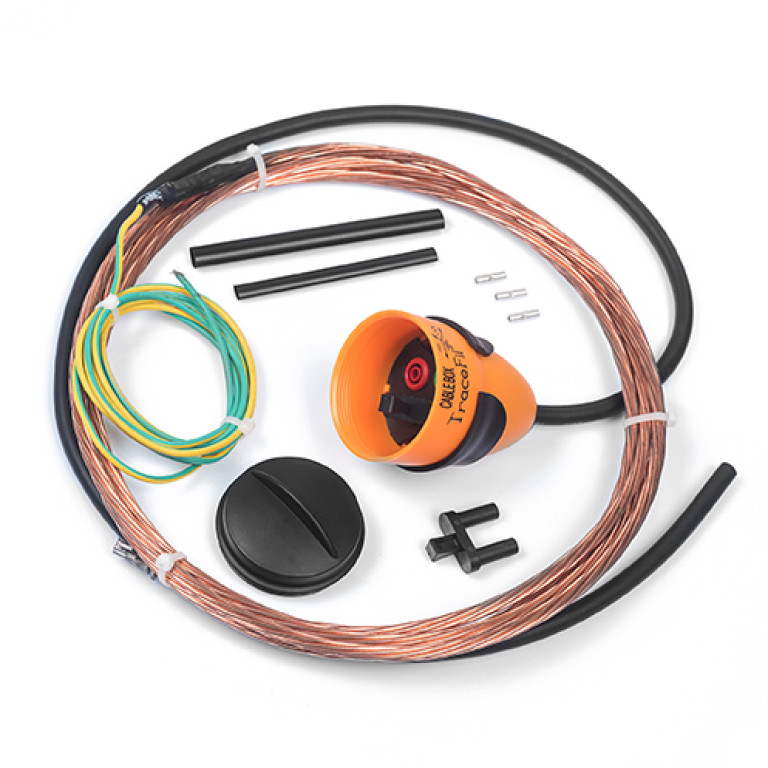

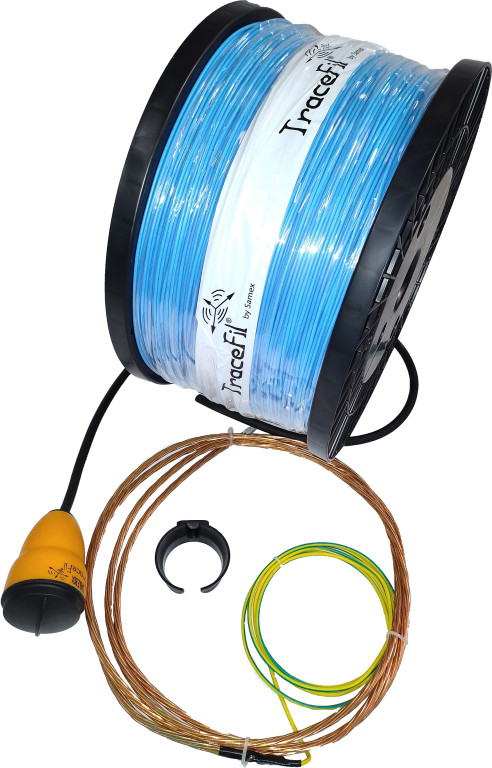

Kit CABLE BOX TraceFil®  pour connexion de fil traceur inox avec nécessaire de fixation dans les affleurants
  Le modèle CABLE BOX est protégé et enregistré.

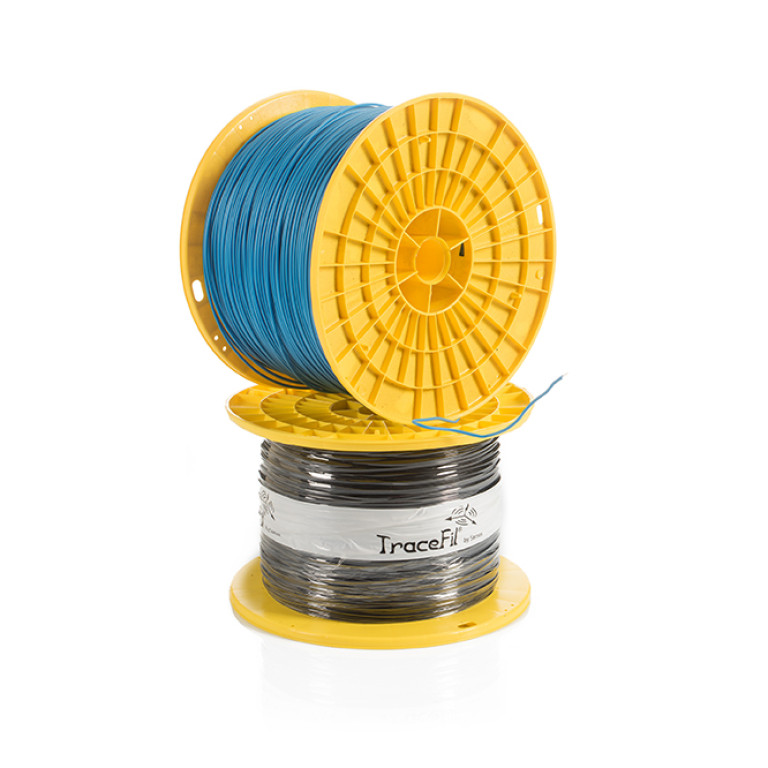

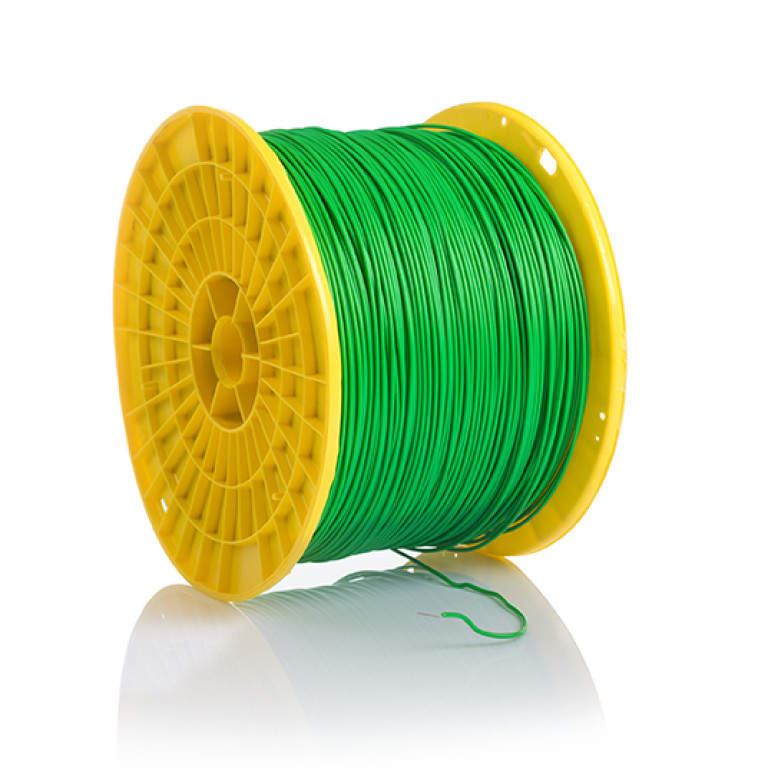

Tourets de fil inox TraceFil®

FIL INOX
Ø fil inox Ø fil gainé Caractéristiques
de la gaine
Longueur
touret
Poids du
touret
0,8 mm 1,5 mm PEHD noir ou jaune 2 410 m 13 kg
0,8 mm 2,8 mm PEHD vert ou bleu 1 000 m 10 kg

Pour plus d’informations, se référer à notre documentation spécifique « Identification et détection des réseaux enterrés »
